ベルト式抽伸機
Pipe Drawing Machine (Belt-type Caterpillar)
| 型 式
Type | 抽伸力
Drawing Force | 有効長
Effective Length | 機械寸法
Mechanical Dimension | |
|---|---|---|---|---|
| 1 | DBC 1 | 10[KN] (1ton) | 1.5[m] | 4.5×2.0[m] |
| 2 | DBC 2 | 20[KN] (2ton) | 2.0[m] | 5.2×2.0[m] |
| 3 | DBC 3 | 30[KN] (3ton) | 2.5[m] | 6.0×2.0[m] |
| 4 | DBC 5 | 50[KN] (5ton) | 3.5[m] | 7.0×2.0[m] |
特 徴 Characteristics
1.パスラインが直線（水平）の為、ワークに癖が残らない。
A pass line is a straight line.
2.静音かつ高速運転。MAX：300m／min（MAX：600m／min迄可能）
Quiet and High speed. 300m/min(MAX:600m/min)
3.ダイスのみの交換で抽伸サイズが変更可能。
Drawing size is modifiable by the exchange only for dice.
4.トング内臓式の為、段取りが簡単。
Preparatory plan is simple for a tong internal organs type.

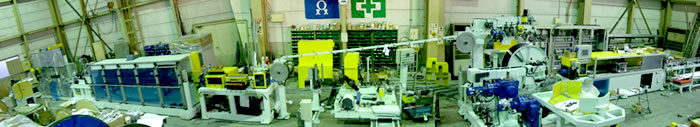

本機にサプライ、巻取機、ロール式縦横矯正機、走行切断機、面取り装置等を組み込み、抽伸機ラインを構築します。
Integrate a supply, winder, roll type vertical horizontal leveler, running cutting machine and chamfering into this machine and builds a drawing machine line.
