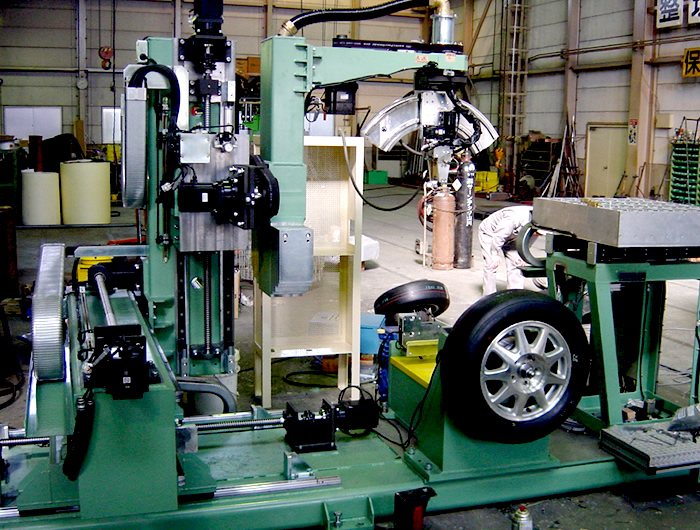

タイヤカービングロボット
Tire Carving Robot
装置仕様 Specification
- タイヤ外径 Tire outside diameter
- φ500～φ1300[mm]
- タイヤ幅 Tire width
- 100～400[mm]
- リム幅 Rim width
- 5～12[inch](0.5インチ毎) (by 0.5 inches)
- リム径 Rim diameter
- 13～24.5[inch]
- タイヤ重量 Tire weight
- 10～90[kg]
- 最大加工速度 Maximum removal rate
- 2000[mm/min]
- 機能 Function
- ・刃の破損検知 Detection of a blade
- ・ゴム粕除去 Rubber waste removal
- ・2次元センサーによるタイヤ形状測定 TIRE-SHAPE MEASUREMENT
- ・羅書き機能 Laying-out
- ・ATC32本
- 7軸制御による彫刻ロボットです。カメラを用いての画像処理によりタイヤの断面形状を測定し、平均的な形状を算出。形状測定データとCADデータにより彫刻データを作成します。レーザ変位計で測定したタイヤ形状をもとに演算し制御します。
-
It is a sculpture robot by 7 axis control.
To measure cross-sectional shape of tire by image processing of the camera and calculate the mean.
To make sculpture data by shape measurement data and CAD data.
